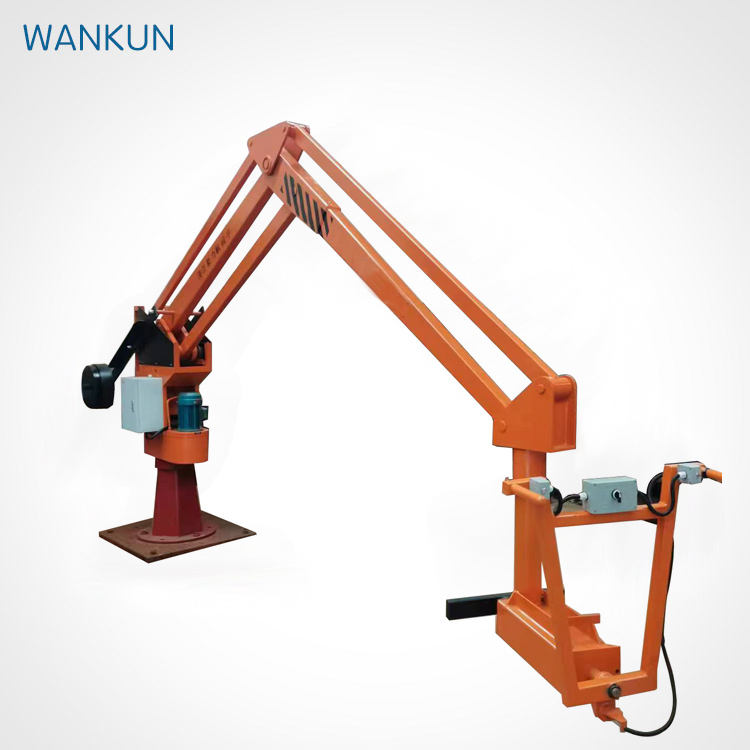

ZJZ0540 מניפולטור צלחת לתיבה
סובב 360°
יכולת צלחת 500kg
רדיוס עבודה 4m
| מוצר | מודל ספציפי | היכולת להרים משקל | גובה המינימום של הגלגל | גובה העלאה המקסימלי של המגדל | רדיוס עבודה מקסימלי | זווית רוטציה | הערה |
| מניפולטור הידראולי | תגית: ZZ0540 | 500 ק"ג | הגדר העיקרית של המגדל היא בתחילה במקביל לאדמה(התאמת אישית על פי דרישות הלקוח) | 1100 מ"מ | המרכז של העמודה נמצא במרחק של 4000 מ"מ ממרכז הסיבוב הקטן. | יחידת הסיבוב הראשית 345° מכשיר הגלגלים סובב 360° | מערכת 1SETOFPLC |
1) מנגנון העלאת מניפולטור זורם נשלט מרחוק ויכול להסתובב 360 מעלות בחופשיות.
2) מכונת מניפולטור הפלדה מקבלת את העיקרון של מנגנון חיבור ארבעה בר. כל זרוע מכנית יכולה לפעול ולהפסיק בכל זווית כדי להשיג מצב יציב מאוזן.
3) לא נדרשים כונני גבול. הגבול מושג על ידי מכה עצמית של צילינדר השמן. הרמת הזרוע נוהגת על ידי תנועת העמודה למעלה ומטה, ומכשיר חימום מותקן, וכתוצאה מכך השפעות קטנות ופעולה יציבה.
4) מכשירי בטיחות מותקנים במערכת הידראולית.יש להם פונקציה להגנה על בטיחות במקרה של עומס יתר ומצבים אחרים, למנוע את התרחשות של רכיבים פגומים בקלות ותאונות.
5) מערכת PLC יכול לשלוט על זמן פתיחה של משאבה ואילן, כמו גם את התאמה של פליטת זרימה.
1) כל הממדים בציור זה נמדדים במילימטר.
2) עוצמת הדחיסה של קרקע היסוד לא תהיה פחות מ- i טון למטר רבוע
3) המיקום הספציפי של הארון החשמלי ואת הצינורות המחוברות אליו חייב להתייחס הציור הכללי של עיצוב צינור החשמל.
4) המוביל החוט (3-phase 5-wire מערכת) יש שטח חוצים של 4 מילימטרים רבועים, עם מתח של 380V + 220V, 2.5 מטר חשוף.
