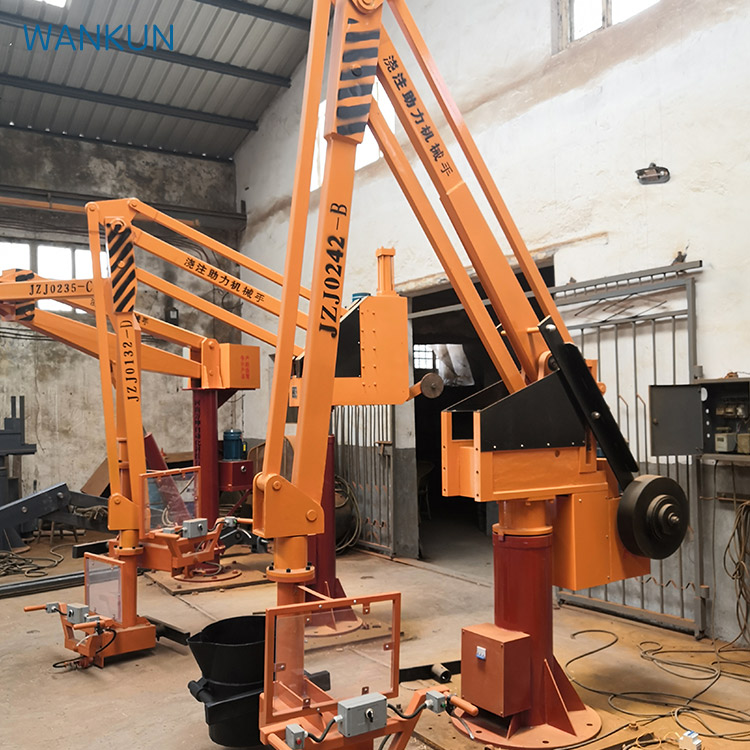

ZJZ סדרה הידראולית casting מניפולטור הוא סוג חדש של ציוד casting ו lifting, עם המאפיינים הבאים:

1, אין מנעול נסיעה, באמצעות הגבלת נסיעה משלו של הצינור, ומכשיר חימום.על ידי תנועת הסטון מוט למעלה ולמטה כדי להניע את תנועת הדחף, התנועה היא יציבה יחסית.

המערכת הידראולית מצוידת במכשיר בטיחות, אשר יש פונקציה של הגנה בטיחותית במקרה של עומס יתר וכן הלאה, ומונעת נזק לחלקים ותאונות של מגרש האיזון.

3. Zjz סדרת דליפה מניפולטור מצויד בפונקציות הגבלת מהירות ולהורדת עצמית, אשר יכול להפוך את המשקל לרדת בצורה חלקה יותר ולשמור על צריכת אנרגיה. המניפולטור מתאים לעלייה יעילה גבוהה ומיקום מדויק והתקנה של אובייקטים כבדים בתוך 300 ק"ג, במיוחד עבור צינורות בינוניות וקטנות.זה יש את היתרונות של גודל קטן, רעש נמוך, משקל קל, מבנה חדש וקטן, תפעול מאובטח ואמין, תחזוקה פשוטה ונוחה, וכו 'זה מוצר חדש שמשחרר את המפעיל מעבודת ידנית של טעינה ופינוי קבועה ולשפר את יעילות הייצור.

מניפולטור הפלדה הידראולית להרים חפצים כבדים מושגת באמצעות שלושת הסוגים הבאים של סינתזה תנועה:

1, להרים אנכי תנועה הידראולית

סובב את הגלגל באופן ידני

תנועת האופק באופן ידני

Mפרמטרים טכניים ain של ZJZ הידראולי הזרקת מניפולטור

שולחן 1 :

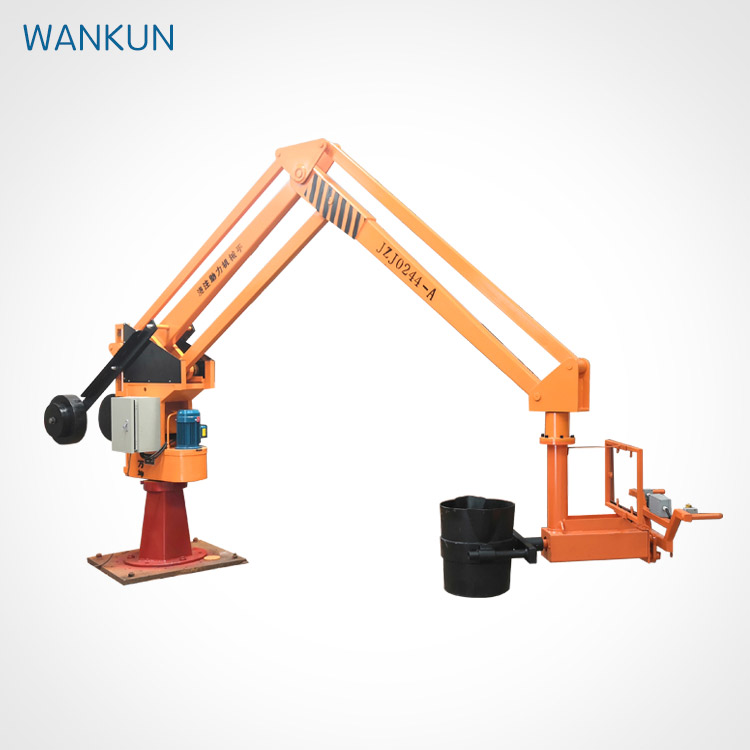

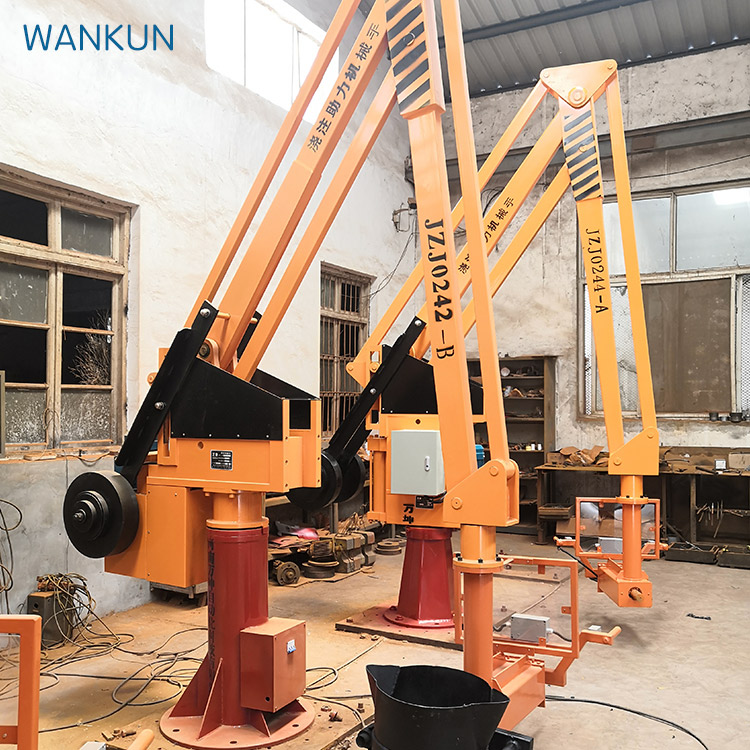

ציור חיצוני

מבנה ועיקרון

JZJ סדרה הידראולית casting מניפולטור מורכב מחמישה חלקים: גוף, מנגנון ארבעה חוטים מאוזנים, מערכת הידראולית ושליטה חשמלית, מכשיר הפעלת שקית.

1 פיגועים :

חלק זה מורכב מהבסיס,

מושב זרם מסתובב, מושב זרוע, איסוף מדריך אנכי, וכו 'הבסיס יכול להיות מוגדר על בסיס צמחים (קבוע) (ראה טבלה - עבור ממדים בסיס) או קבוע על עגלת ניידת (מנועים). הגוף יכול לסובב בטווח של 345 מעלות סביב מושב זרם מסתובב.

2, איזון ארבעה מנגנון חיבור חוט:

חלק זה מורכב זרוע גדולה, זרוע מורכבת זרוע גדולה, זרוע מרימה, זרוע מורכבת של זרוע מרימה, חוט חיבור, צלחת תמיכה ובלוק איזון וחלקים אחרים. שני הצדדים של הנקודה של הנקודה בין צלחת התמיכה והחוט חיבור נעה באופן אופקי על ידי זוג של שרידי כדור על רכבת המנחה של הגוף. הקצה האחורי של הזרוע הגדולה מחובר עם הראש של שרידי הפיסטון של הצילינדר הידראולי דרך הזין, וההתנועה הפנימית נעשית לאורך שרידי המנחה. הבלוק איזון מותקן על הזרוע הגדולה המחוברת עם ארבעה קישורים, אשר מאוזן עם משקל עצמי של שרידי איזון, כך שהפצה יכול להשיג את

מערכת הידראולית:

המערכת מורכבת משאבה, גלגל כיווני אלקטרומגנטי, צינור נפט כניסה וחזרה, גלגל בטיחות, צינור הידראולי וכן הלאה.כאשר המפעיל מדחף, מעלה (או נופל) כפתור, שמן הידראולי דרך המנורה האלקטרומגנטית לתוך הצינור, החדר התחתון, דחוף את הסטון למטה (או למעלה) תנועה, באמצעות ארבעה קישורי מיקוד, כך כדי להניע את תנועת ההרים של אובייקטים כבדים.

כאשר משקל ההעלאה עולה על 1.1 פעמים מהמשקל המפורש, המקלחת נפתחת ומסופקת, כך שהמשקל לא ניתן להרים, כדי להגן על הבטיחות של כל המקלחת הידראולית (ראה איור 4 עבור העיקרון)

חלק שליטה חשמלית:

חלק זה מורכב מנוע, מעיל מעיל פלסטיק, מנעול, כפתור בקרה, מגע AC, רלאי קטן, טרנספורמטר בקרה, וכו ' (ראה טבלה 2). המכונה משתמשת בשלוש השלבים 380V, אספקת החשמל 50HZ (שלוש השלבים ארבעה קווים), קו נייטרלי צריך להיות מחובר בחוזקה.

השתמש באנרגיה 24V. קו אספקת החשמל ניתן להוביל מהחלק התחתון של ההרכבה או מהצד השמאלי של התיבה החשמלית.כאשר מחבר האוויר מופעל, כפתור ההחלמה האוטומטית של המפץ תמיד מופעל, והמערכת מתחילה לעבוד לאחר הפעלת שליטה מרחוק.

סלינג

החלק החמישי של ההפצה:

החלק של המידע מורכב מכשיר בקרת תקשורת ומכשיר סיבוב אופקי. Rao Bao להשיג מורכב מסגרת. באמצעות צביעה באמצעות בקרה, ניתן לשלוט על המגדל כדי לזוז למעלה ולמטה לבניין מלאכותי, ואת הבלם היד ניתן לדחוס כדי לסובב. המכשיר הסיבוב אופקי מאפשר למפעיל ליישם בקלות.

אריזה, תחבורה, התקנה והפעלה

1.אריזה, תחבורה והרכבה

בעת המשלוח, כל המכונה קובעת על מסגרת התחתונה של תחבורה מיוחדת, והקישור האיזון של ארבעה ברים קבוע על הגוף עם צלחת קבועה, כך שהוא לא יכול להזיז קדימה ואחורה.

חלקים של הציוד ומחסן הדלק היו רטובים עם גשם. כל המכונה יכולה גם להיות מחולקת לשלושה חלקים: גוף, מנגנון חיבור ארבעה ברים מאוזן ומרכיבים נגד משקל עבור אריזה ותחבורה. חלקים מכונת האספקה על פי התרשים, להוריד את המשמר ואת צלחות מדריך אנכיים, לאחר המגרש בזרועות העליונות, כדי לאזן את חיבור ארבעה ברים, את הזרוע המופעלת, מקבילה לצלחת התומכת בצד אחד של הצלחת הצלב על הזרוע ברמה של המנחה העליונה, גלגל המנחה על ארבע הצלחת המחברת ואת חיבור הצלחת, שני גלגלי המנחה מותקנים באמצע צלחת מדריך אנכיים לפני ואחרי, ואז

2.התקנה וההתקנה

אנא קראו את ההוראות בקפידה לפני התקנת המכונה. במהלך ההתקנה, לקליבר את רמה של שטח הבסיס בוטון, ולאחר מכן לתקן את כל המכונה על הבסיס. למשוך את המפץ לקו העבודה המקסימלי בגובה זהה ולבצע תנועה מעגלית של 340 מעלות. למצוא את הנקודה האופורית של המפץ בנקודה השלישית שווה, ואת השגיאה האופורית של שלושת הנקודות לא יעלה על 15 מ"מ. להתחבר לשלושה שלבים 380V, 50HZ אספקת כוח עבודה (שלושה שלבים ארבעה חוט), קו נייטרלי צריך להיות מחובר בבטחה. לאחר הבדיקה היא נכונה, לסגור את החלפת הכוח של תיבת החשמל, ללחוץ על הכפתור

שימו לב לנושאים של בטיחות

לפני הכניסה של החשמל למכונה, יש להתקין שלושה מנעולים להגנה מפני ריצה.

2, הקליפה של המכונה חייבת להיות קרקעית (קו PE), ואת הקרקע היא טובה.

לפני פתיחת כיסוי תיבת החשמל לשמירה, אספקת החשמל החיצונית חייבת להיות מופסקת תחילה.

כאשר פועלים באוויר הפתוח, יש לנקוט אמצעים עמיד לגשם ואבק, זה אסור לחלוטין גשם למכשירים חשמליים רטובים או גשם להיכנס לתוך הטנק.

5, משדר מרחוק צריך להיות חודשיים (בהתאם לשימוש) כדי להחליף את הסוללה.

lubrication

האריחים של כל חלק של המכונה מזוהמים עם שומן סידן, נקיים ומחליפים פעם בשש חודשים.

משטח המגע בין הקדמי והאחורי של רכבת המנחה ורוול הוא שומנים עם שומן סידן פעם בחודש.

3, טנק שמן עם 32# ~ 48# שמן הידראולי אנטי-הלבשה, פני השטח של השמן לא צריך להיות בחלק התחתון של קו פני השטח של שמן חלון שמן 10 מ"מ מתחת, מודל שמן הידראולי בהתאם לשימוש של הסביבה, ניקוי כל שישה חודשים, להחליף פעם אחת.

2 דיאגרמה חשמלית

שולחן 2:

דמות 5

תבנית של מערכת הידראולית
